Hardware
※이미지를 클릭하면 크게 보입니다.

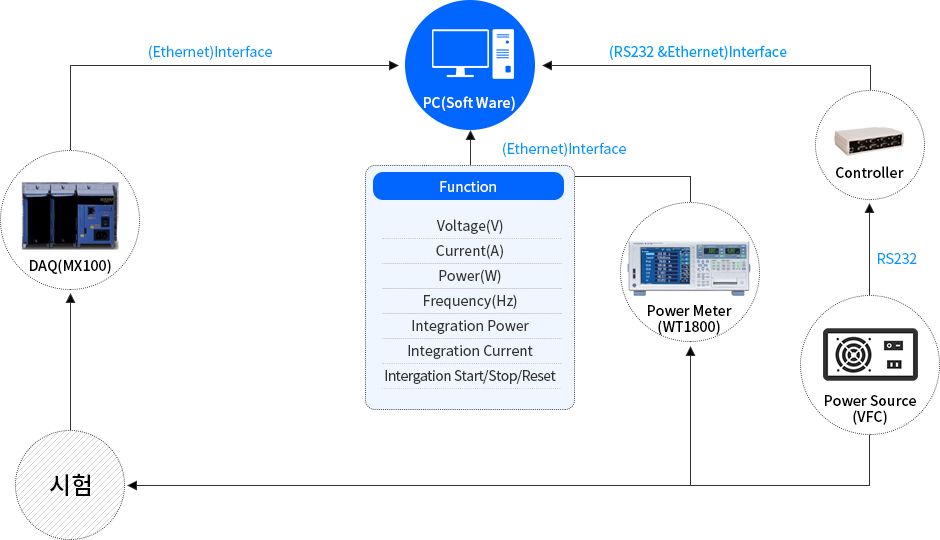

시스템 및 장치의 구성
- Acquisition 프로그램을 이용하여 실시간으로 구간분석, 제어, 데이터 수집 및 저장 가능
- Analyzing 프로그램 연동하여 데이터 분석 및 Report 생성가능
- Power Meter, DAQ UNIT 계측장비와 연동하여 시스템 측정 및 Data 실시간 획득
- 계측 및 Data 분석 Software를 직접 개발하여 시험 환경에 맞게 구성
→ 전압, 전류, 전력, 온도, 압력, 전압&주파수 제어, 그래프작성 등 - 그래프 작성 중 그래프 확대 및 이동, 그래프 추적, 커서추가, Mark Point 통합 시스템 구성

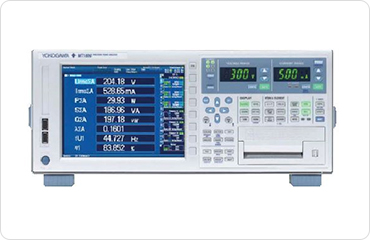

POWER METER
-
측정 전압 레인지: (cres factor3)
1.5/3/6/10/15/30/60/100/150/300/600/1000V (DC, 0.5Hz ~ 1MHz) 낮은 Power-Factor 에러율 0.1% 감소 -
측정 전류 입력 레인지
- 5A 입력 엘리먼트 : 10/20/50/100/200/500mA, 1/2/5 A (DC, 0.5Hz~1MHz)
- 50A 입력 엘리먼트 : 1/2/5/10/20/50/A (DC, 0.5Hz~100KHz) -
기본 정확도: (45Hz ≤ f ≤ 66Hz)
- 전압/전류/파워 : ±(0.1% of rdg + 0.05% of mg)

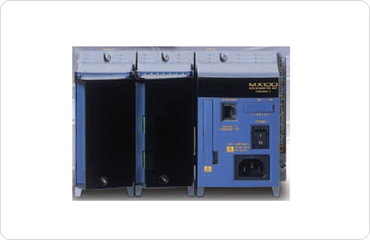

DAQ(MX100)
-
Multi-Channel Capability, High Isoration Vottage
- 10ms의 고속 측정(24채널 10ms 또는 60채널 100ms의 고속측정 가능
- 최대 300채널에서 데이터 취득 가능
- 입력 터미널과 채널 간의 절연 강화 -
Multi-Interval Measurement
- 3종류의 다른 측정주기의 혼합 시스템 가능 -
Network를 이용한 Data 수집
- Ethernet을 통하여 소규모 Data logging에서 대규모 Data를 Acquisition프로그램 으로 실시간 Data 수집 및 분석 가능
Controller
전압/주파수제어, 수동조작, 전원 입출력 ON/OFF 제어 및 PC와 통신하며 PC제어모드일 경우 PC에서 각종 시험규격 입력 사양에 맞게 제어를 하는 장치
※이미지를 클릭하면 크게 보입니다.

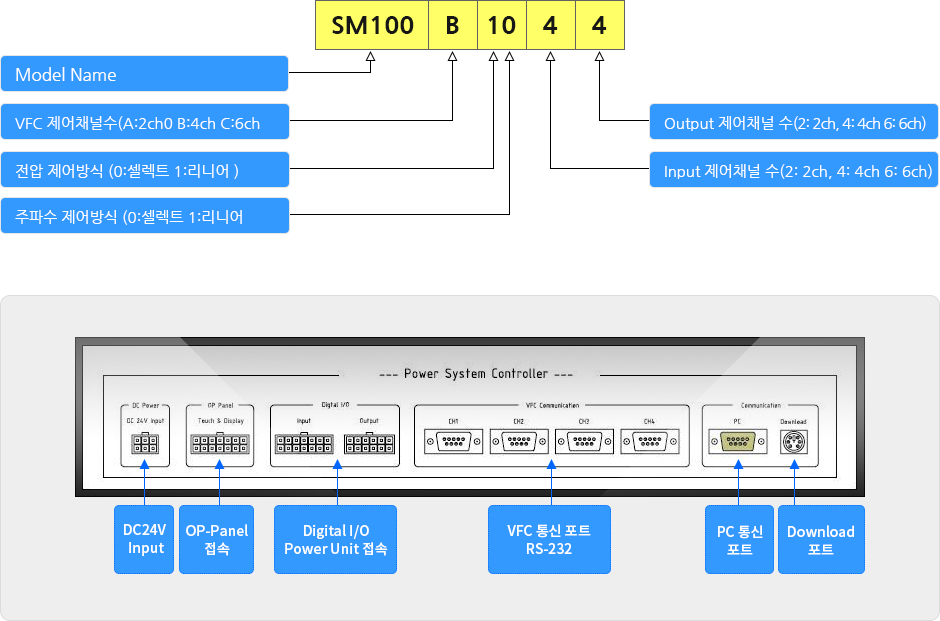

Controller 이미지 설명. SM100 B 10 4 4 . SM100: Model Name, B: VFC 제어 채널 수(A:2ch0, B:4ch, C: 6ch), 10: 전압제어방식, 주파수제어방식(0:셀렉트, 1: 리니어), 4: output 제어채널 수(2:2ch0, 4:4ch, 6: 6ch), 4: Input 제어채널 수(2:2ch0, 4:4ch, 6: 6ch)
Power System Controller 이미지 설명. 앞에서부터 DC24V Input, OP-Panel 접속, Digital I/O Power Unit 접속, VFC 통신포트 RS-232, PC통신포트, Download 포트
Power Source(VFC)
VFC(전압주파수제어기)는 시료에 안정적인 전원을 공급하는 장치로서 전압은 50~310V, 주파수는 40~70Hz 범위에서 가변이 가능하다. 또한 Controller 와 통신하며 자기진단 기능에 의해 VFC 상태를 실시간 감시한다.
VFC 규격
※이미지를 클릭하면 크게 보입니다.

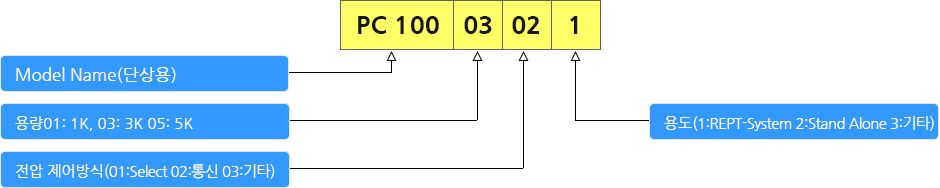

VFC 규격 이미지 설명. PC100 03 02 1. PC100: Model Name(단상용), 03: 용량(01:1k, 03:3k, 05:5k), 02: 전압제어방식(01:select, 02:통신, 03:기타), 1: 용도(1:REPT-System, 2:Stand Alone, 3: 기타).
VFC 사양
| 정격 출력 전압 | AC 50 ~ 310V | 전압안정도 | ±1% 이내(입력 및 부하변동의 전 범위에 대한 것임) |
|---|---|---|---|
| 상수 | 단상 | 과도전압변동 | ±15%(부하 70%±30% 이내 변동 시) |
| 파형 왜율 | 무 부하 시 ±2% 이내 | 정격주파수 | 50Hz/60Hz선택 또는 40~70Hz 가변 가능 |
| 주파수 정밀도 | 0.5% | 부하 역률 | 0.95이상 |
