VFC
정의 및 사용목적
-
고효율, 저소음, 소형, 경량, 고신뢰성화
주파수변환기는 최신 전력전자 기술인 IGBT 에 의한 순시전압 제어방식인 정현파 펄스폭 변조(Power transistor sine wave Pulse Width Modulation)방식 및 각상 제어방식으로 이러한 위상차에 의한 돌입전류의 방지 및 각종 전원의 불안정을 말끔히 해소하여 어떠한 조건에서도 부하기기에 양질의 전원을 공급하며 고효율, 저소음, 소형, 경량, 고신뢰성화로 사용 및 유지 보수가 용이하도록 설계 제작된 주파수변환기입니다.
-
순시전압 제어방식의 주파수변환기
상용전원 또는 예비전원의 각종장애(전압변동, 주파수 변동, SURGE, FLICKER 등)에 대해 정전압 정주파수의 안정된 양질의 교류전원을 공급하여 부하장비의 원활한 운영을 도모하기 위한 순시전압 제어방식의 주파수변환기입니다.
FEATURE
- AC Power Source(Frequency Converter
- True Sine wave Output
- 운전모드: CV(정전압/전압제어), CF (주파수 제어)
- 출력 전압: 0 ~ 300Vac
- 출력 주파수: 50Hz/ 60Hz
- 입력전원: 220V(50Hz,60Hz)
- P.W.M(Pulse width Modulation) Type
- I.G.B.T High Frequency Switching
- Digital Control방식, 반도체 제어 방식
- THD 3% 미만의 Distortion
- 주파수안정도: ±0.5%, 전압안정도 : ≤ ±1%
APPLICATIONS
- 각종 전기, 전자 관련 생산 및 R&D 시험용
- MOTOR 및 관련 부품 구동 TEST용
- 품질 보증 및 신뢰성 시험용

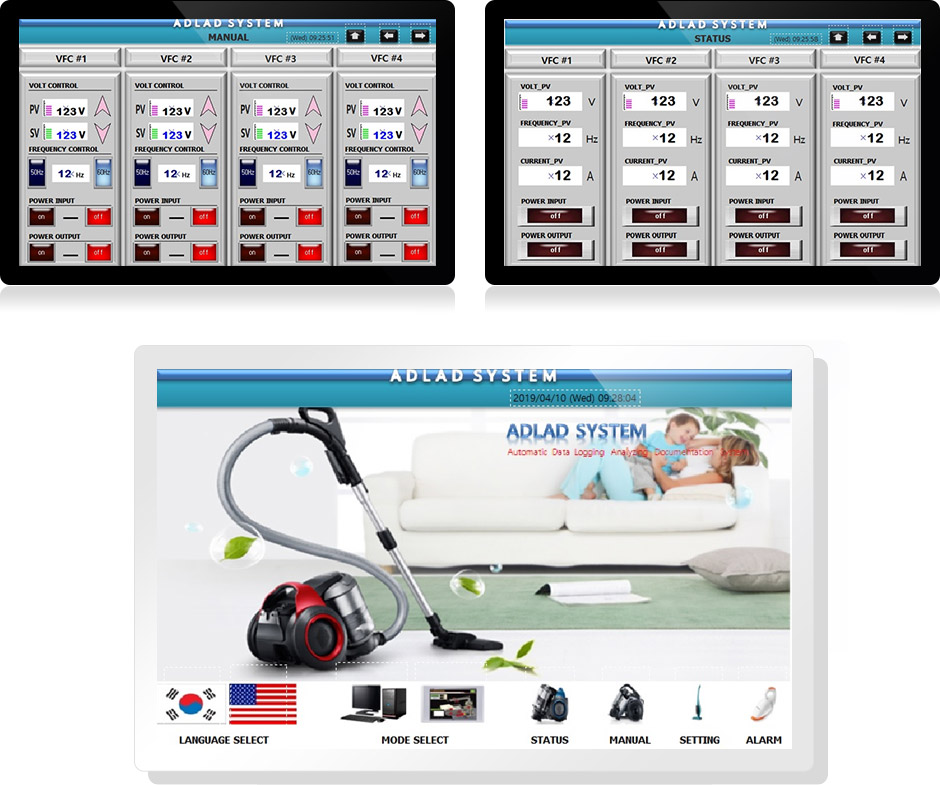

Control Display
※이미지를 클릭하면 크게 보입니다.

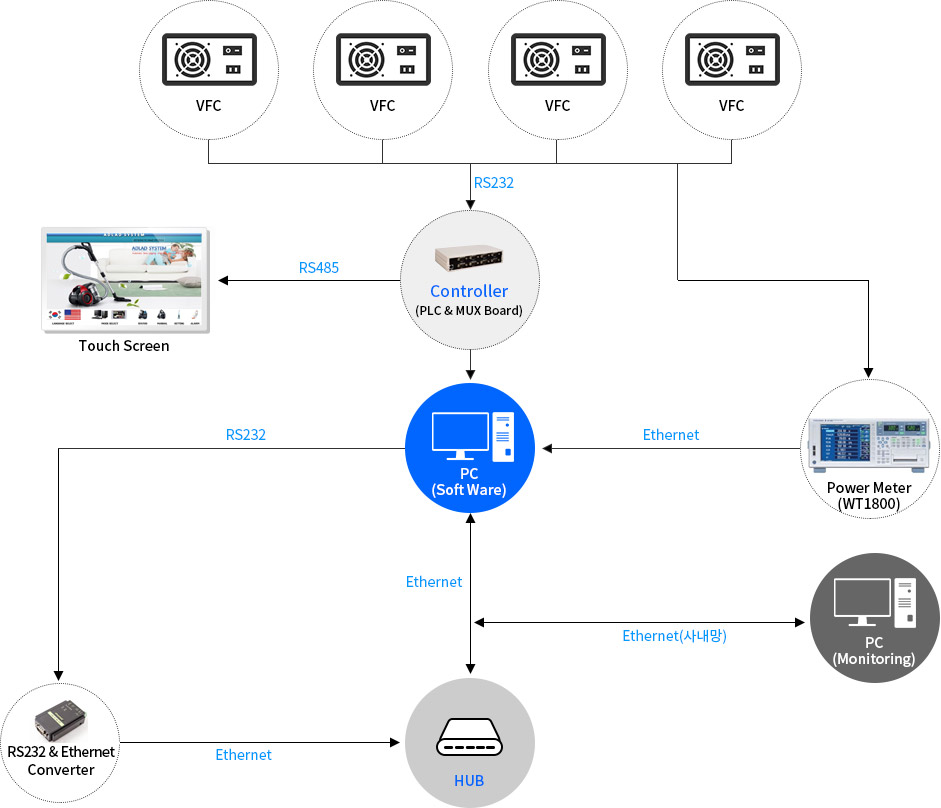

적용 사례
※이미지를 클릭하면 크게 보입니다.
주요 기능
- Touch Screen 에서 전압,주파수 가변 제어 가능
- Touch Screen PC , Manual 모드 선택 및 Alram 이력 확인
- PC & Manual 모드 개별로 상시 제어 가능
- VFC 트립 시 3초후 전원 인가 가능(개별)
